RX, il kit di taglio laser 3D
RX è un kit di taglio laser ad alta precisione ed elevata flessibilità; la connessione ottica con braccio articolato consente di ottimizzare robot e laser nelle specifiche applicazioni.
È realizzato accoppiando un robot con una sorgente laser a CO2, tramite un braccio ottico articolato a 7 specchi, che garantisce il perfetto trasferimento della potenza laser alla testa di taglio, montata sul polso del robot stesso. Il sistema è disponibile per la vestizione di robot ABB e FANUC.
È il sistema scelto dalle più importanti aziende del settore per il taglio delle celle frigo.
ABB IRB 2600 ID 200
FANUC ARC Mate 120iD/12L

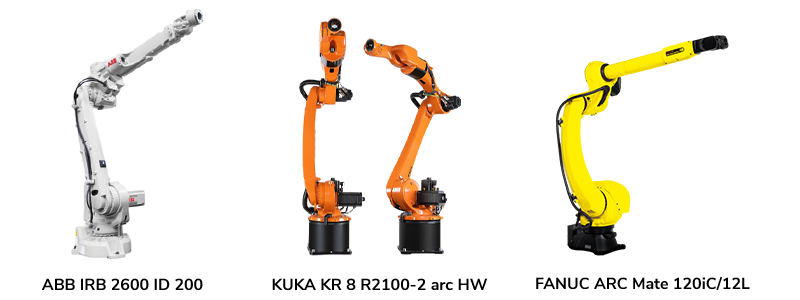

Configurazioni del kit RX
RX ha diverse configurazioni che utilizzano i robot ABB e FANUC da 1.45 m e da 2.0 m di sbraccio, ognuno dei quali può essere accoppiato con sorgenti El.En. da 88W fino a 1200W, tutte a tecnologia RF.
Due configurazioni possibili: con la testa di taglio e CON testa di scansione galvanometrica. Quest’ultima molto interessante in quanto permette di ottenere tempi di taglio ridotti perché si utilizza il robot solo per avvicinarsi alla zona di taglio. In tal caso il taglio è effettuato avvantaggiandosi del movimento degli specchi della testa di scansione, molto maggiore dello spostamento meccanico del robot.
I punti di forza di RX:
- Ridotta manutenzione (8 ore l’anno)
- Fermo macchina limitato per manutenzione
- Cabina senza necessità di insonorizzazione
- Posaggi semplificati
- Nessun contatto meccanico con utensile
- Alta velocità di esecuzione
- Alta efficienza
- Nessuna necessità di ulteriori lavorazioni
- Costi di esercizio limitati

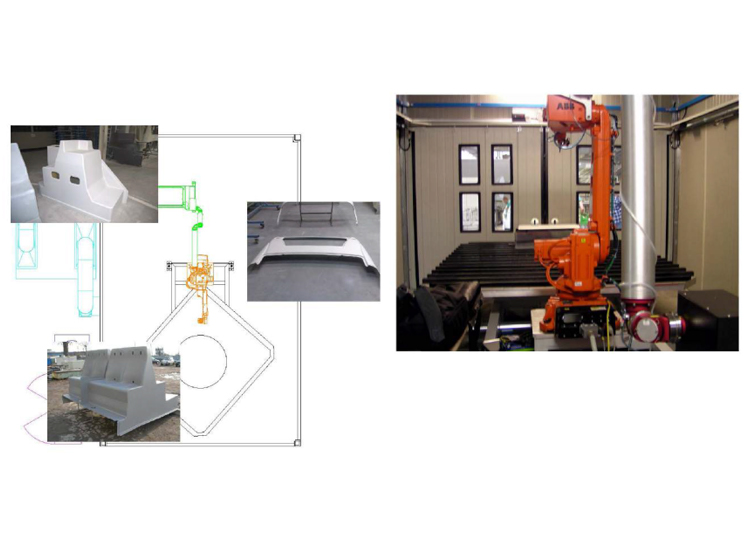

Il kit RX con testa di focalizzazione
Il sistema RX è equipaggiato con testa di focalizzazione (lente da 5” o 7”), specifico per termoformati in ABS, HDPS, fibra di carbonio, fibra di vetro, Kevlar, plastiche in genere. Disponibile per i modelli ABB IRB 2600 ID 200 e FANUC ARC Mate 120iC/12L.
Applicazioni:
- Interni Auto
- Plance
- Paraurti
- Componenti plastici soffiati
Componenti:
- Sistema di guida del fascio laser
- Testa di taglio
- Sorgenti laser EL.EN Blade serie RF
- Robot ABB e FANUC

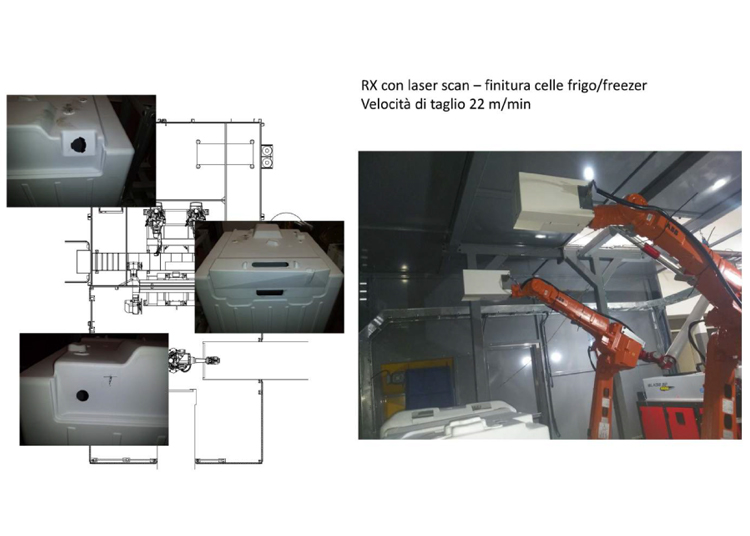

Il kit RX con testa di scansione
Specifico per termoformati di spessore inferiore a 4 – 3 mm, la sua principale applicazione è inner liner frigo/freezer. Disponibile per i modelli ABB IRB 2600 ID 200 e FANUC ARC Mate 120iC/12L.
Applicazioni:
- Interni Auto
- Plance
- Abs
- Polistirene Hdps
- Plexiglass
- Plastica
- Fibra Di Vetro
- Fibra Di Carbonio
- Kevlar
Componenti:
- Sistema di guida del fascio laser
- Testa di scansione 1735
- Sorgenti laser EL.EN Blade serie RF
- Robot ABB e FANUC
Caratteristiche tecniche

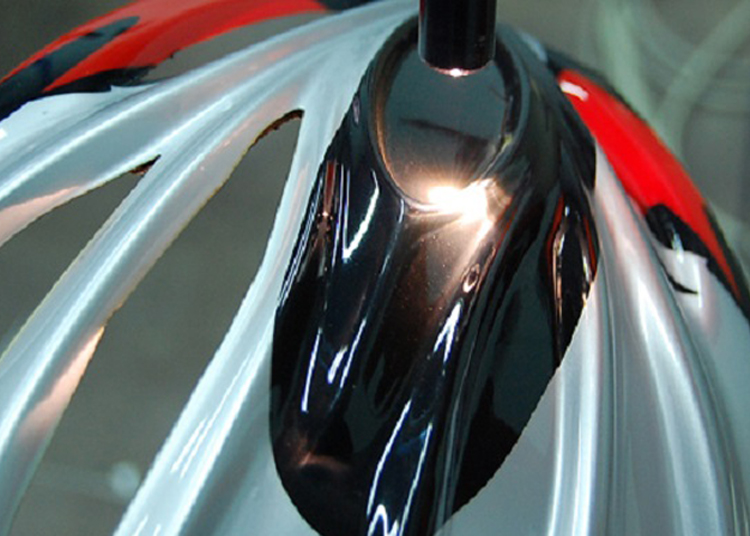

RX è un prodotto dedicato alla finitura con taglio tridimensionale di componenti plastici, termoformati, stampati o soffiati, e di materiali compositi. Il taglio avviene senza sbavature e senza tracce di carbonizzazione, anche su materiali quali moquette e simili.
Rispetto ad altre metodiche, il robot laser RX ha un’elevata competitività sulla finitura di componenti interni dell’auto, di interni di frigo e di freezer, di caschi da motociclista.
Blade RF | 333 – 555 – 777 – 888- 1222 |
Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 |
Area utile di marcatura (mm) | fix |
Alimentazione elettrica (VAC) | 380 3F+N |
Consumi elettrici | 9 – 10 – 12 – 13 – 22 |
Accessori e hardware per RX

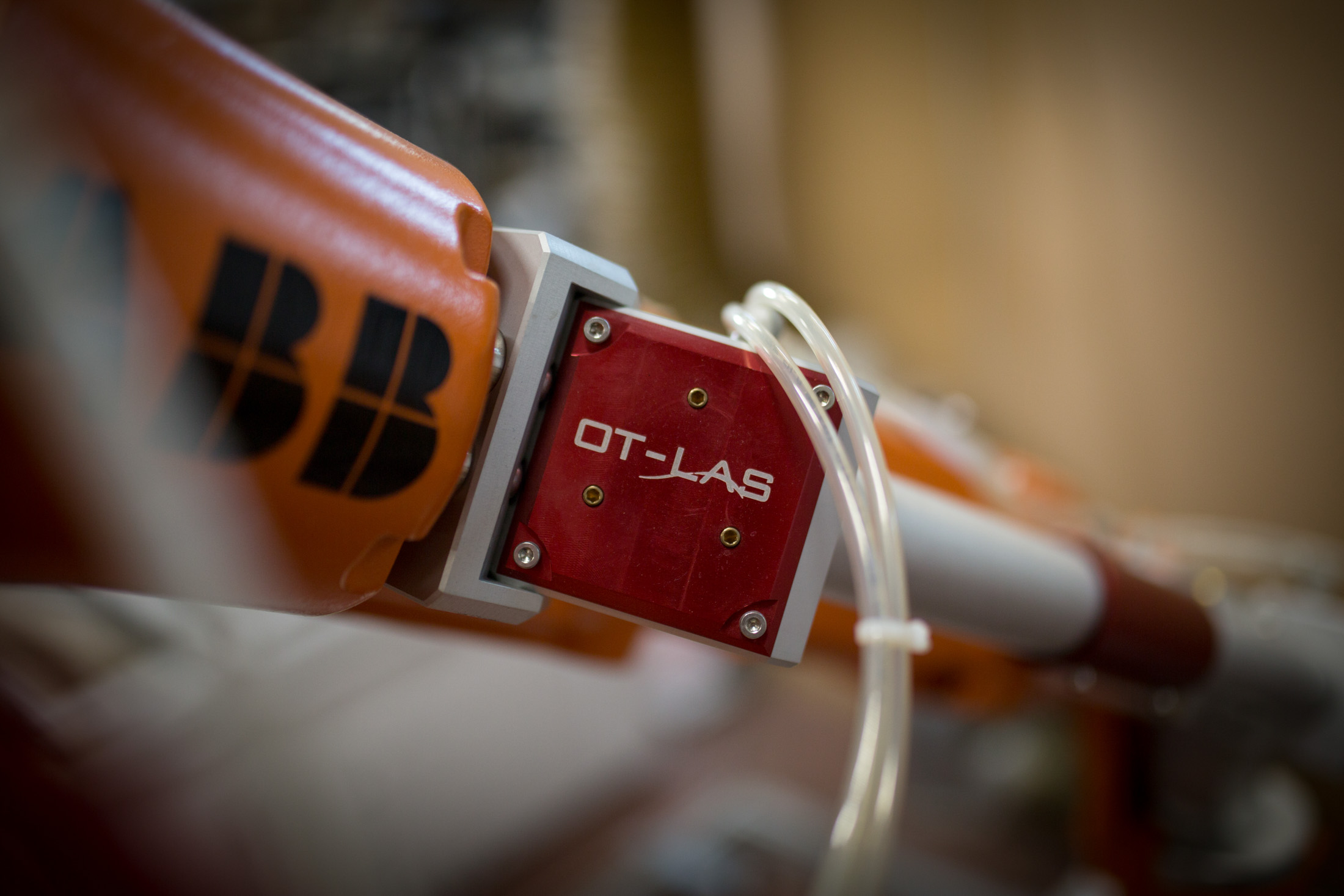

Testa di scansione H35
Sistema di scansione galvanometrica sviluppata internamente da OT-LAS con apertura ottica 35mm.
Testa di taglio
Testa di focalizzazione con lenti sia da 5″ che da 7.5″.
Sensore di distanza
Sensore di distanza per mantenere la corretta focalizzazione durante il taglio.
Software per RX
Un software grafico e operativo con motore grafico Corel Draw specifico per la realizzazione di file e per il funzionamento dell’intero sistema. Per ogni elaborato grafico è possibile assegnare parametri geometrici, parametri di lavorazione ed impostare eventuali ripetizioni o composizioni di disegni, qualora il sistema sia dotato di piano automatico.
Un software di gestione macchina in grado di aprire vari formati PLT, BMP, ecc. Engraving permette di impostare parametri di velocità e di potenza e di creare liste di lavorazioni.
