Potenza massima
1500 W
Area massima
1600×3000 mm
Potenza massima
1500 W
Area massima
1600×1600 mm

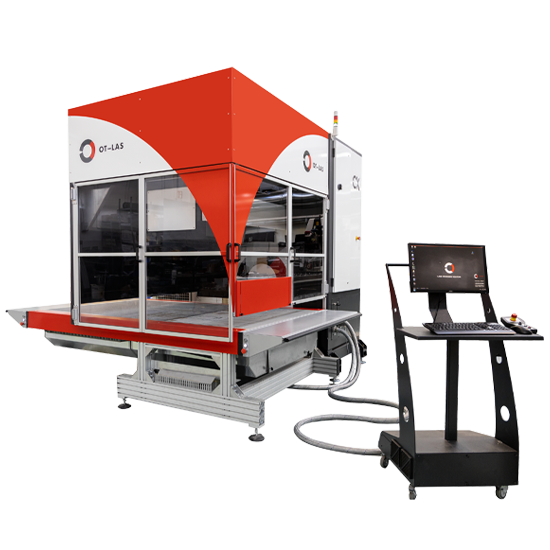

CX XL, macchina per marcatura e taglio laser per superfici molto grandi

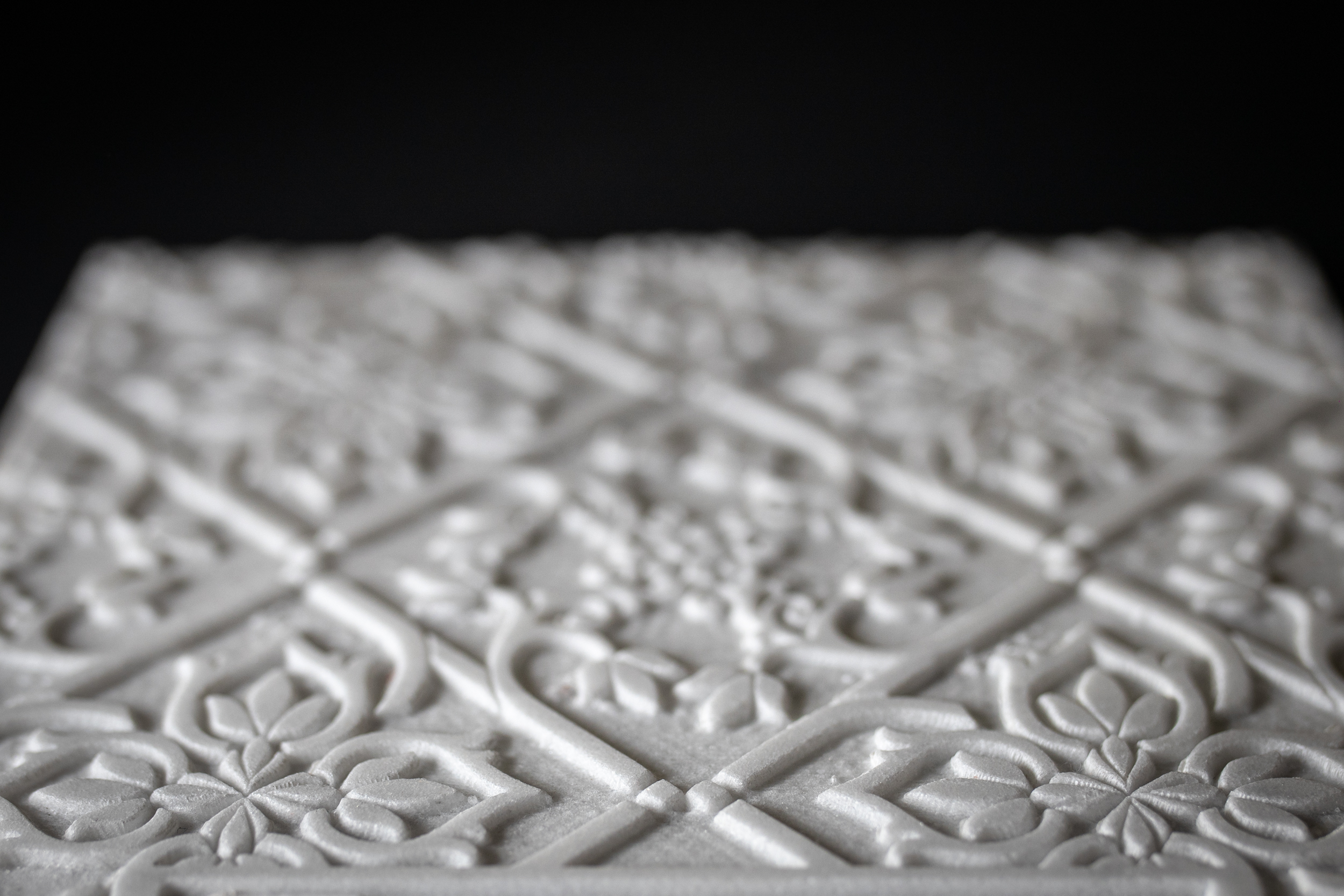

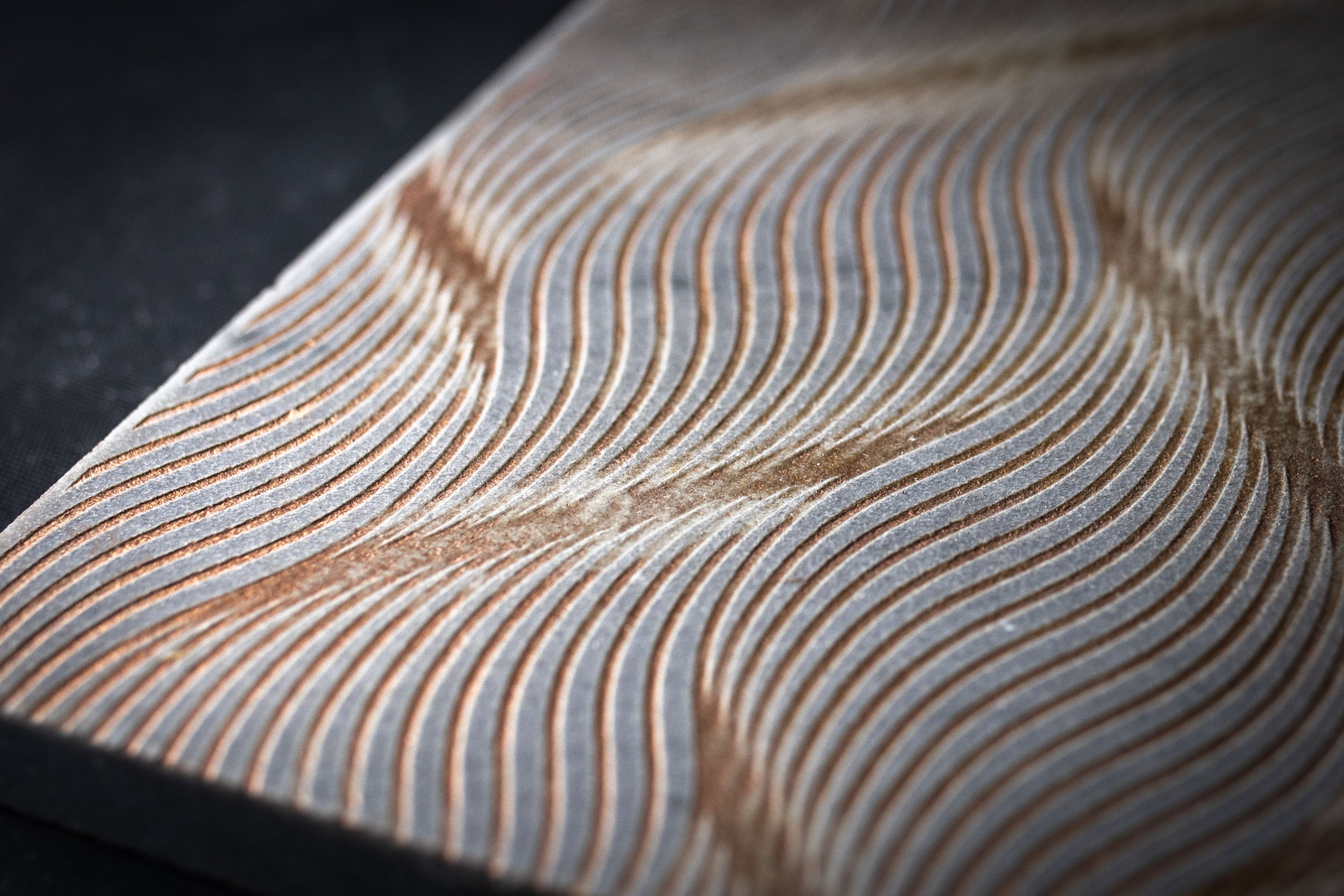

Progettata e realizzata partendo dall’esperienza con il sistema CX, la macchina laser CX XL è pensata per andare incontro all’esigenza di lavorare grandi superfici. CX XL si pone quindi sul mercato della decorazione di grandi lastre di marmo e ceramica e di pelli intere.
I materiali che CX XL può processare
- Marmo
- Piastrelle
- Ceramica
- Legno
- Rivestimenti murali
- Pelle
- Vetro
- Plastica
- Impiallacciature
Vantaggi della macchina laser CX XL
Il sistema laser CX XL è costruito su una struttura meccanica molto solida che ne garantisce precisione nel tempo. Con CX XL lavorare lastre di grandi dimensioni non è un problema: l’area massima utile di marcatura di 1600×1600 mm può arrivare sino a 1600×3000 mm con tavolo mobile, ma è personalizzabile in lunghezza anche oltre queste dimensioni.
I punti di forza di CX XL:
- Area di lavoro fino a 1600 mm
- Potenza laser di 1500 Watt
- Grandi dimensioni di marcatura
- Per ogni elaborato è possibile assegnare parametri geometrici e di lavorazione e impostare eventuali ripetizioni o composizioni di disegni
- Grande precisione dello spot laser grazie alla testa di scansione HD
Caratteristiche tecniche
La nostra CX XL è equipaggiata con una sorgente laser self refilling a radio frequenza (con potenza continua fino a 1500W), da un sistema ottico polare ad altissima definizione e da un software grafico e operativo con motore grafico Corel Draw, ideale per la realizzazione di file e per il funzionamento dell’intero sistema.
| Blade RF | 333 – 555 – 777 – 888 – 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 – 1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile singola (mm) | da 800×800 a 1600×1600 – Spot nominale da 0.40 mm a 0.8 mm |
| Mov. autom. asse X | Corsa: 1000 mm |
| Piano autom. asse Y | Corsa: 1500 mm mov. a passo – mov. in continuo (“fly marking”) |
| Area utile di marcatura (mm) | 800×2500 con area singola 800×800 1600×3000 con area singola 1600×1600 (standard) 1600×3600 con area singola 1600×1600 (su richiesta) |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 H refrigeratore: 400 3F+T ±10% 50 Hz |
| Blade RF | 333 – 555 – 777 – 888 – 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 – 1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile di marcatura (mm) | da 800×800 a 1600×1600 – Spot nominale da 0.40 mm a 0.8 mm |
| Mov. autom. asse X | Corsa: 1000mm |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 Hz refrigeratore: 400 3F+T ±10% 50 Hz |
| Blade RF | 333 – 555 – 777 – 888 – 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 – 1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile singola (mm) | da 800×800 a 1600×1600 – Spot nominale da 0.40 mm a 0.8 mm |
| Mov. autom. asse X | Corsa: 1000 mm |
| Piano autom. asse Y | Corsa: 1500 mm mov. a passo – mov. in continuo (“fly marking”) |
| Area utile di marcatura (mm) | 800×2500 con area singola 800×800 1600×3000 con area singola 1600×1600 (standard) 1600×3600 con area singola 1600×1600 (su richiesta) |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 H refrigeratore: 400 3F+T ±10% 50 Hz |
| Blade RF | 333 – 555 – 777 – 888 – 1222 – 1555 |
| Potenza nominale (W) | 350 – 550 – 750 – 850 – 1200 – 1500 |
| Consumi elettrici (kW) | 9 – 10 – 12 – 13 – 22 – 23 |
| Area utile di marcatura (mm) | da 800×800 a 1600×1600 – Spot nominale da 0.40 mm a 0.8 mm |
| Mov. autom. asse X | Corsa: 1000mm |
| Alimentazione elettrica (VAC) | macchina: 400 3F+T ±10% 50 Hz refrigeratore: 400 3F+T ±10% 50 Hz |
Accessori e hardware per CX XL
Conveyor
Sistema per la lavorazione in continuo adatto per diversi tipi di lavorazione.
Sistema Rotoli
Sistema per la lavorazione da rotolo a rotolo per CX.
Sistema di visione
Il sistema di visione permette di riconoscere le sagome degli oggetti inseriti nel piano di lavoro, abbinato al software Smart Trim.
Software per CX XL
Un software grafico e operativo con motore grafico Corel Draw specifico per la realizzazione di file e per il funzionamento dell’intero sistema. Per ogni elaborato grafico è possibile assegnare parametri geometrici, parametri di lavorazione ed impostare eventuali ripetizioni o composizioni di disegni, qualora il sistema sia dotato di piano automatico.
Un software di gestione macchina in grado di aprire vari formati PLT, BMP, ecc. Engraving permette di impostare parametri di velocità e di potenza e di creare liste di lavorazioni.
Software per il riconoscimento dei bordi di superfici piane. Grazie a questo applicativo la lavorazione laser sarà ottimizzata in base alla superficie richiesta. Smart Trim è abbinato al sistema di visione.
